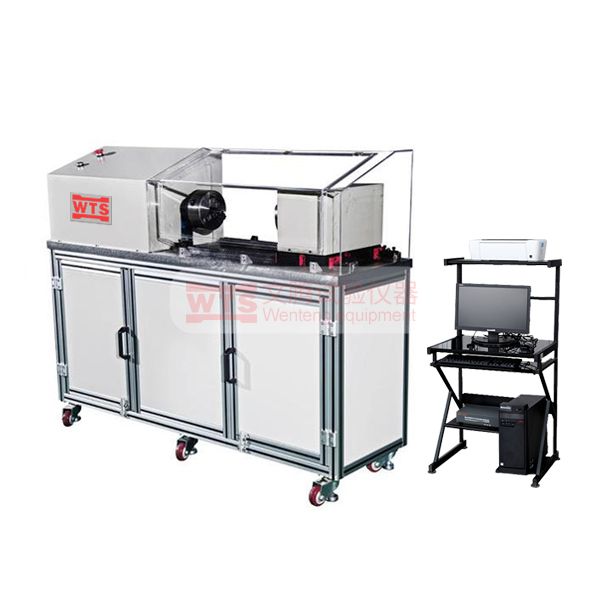

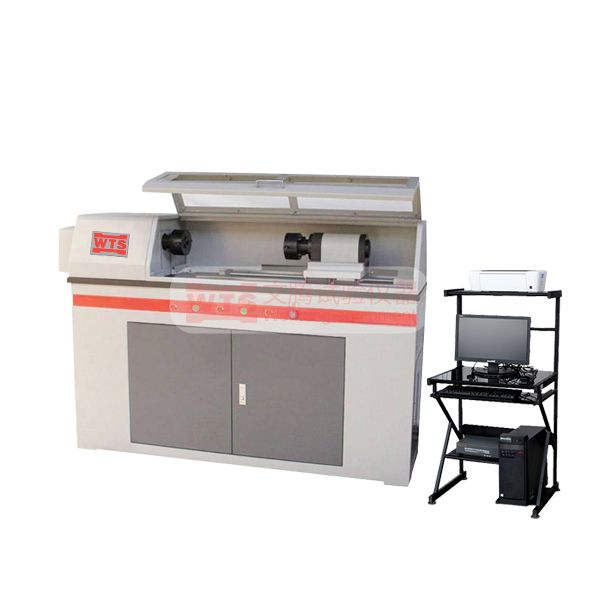

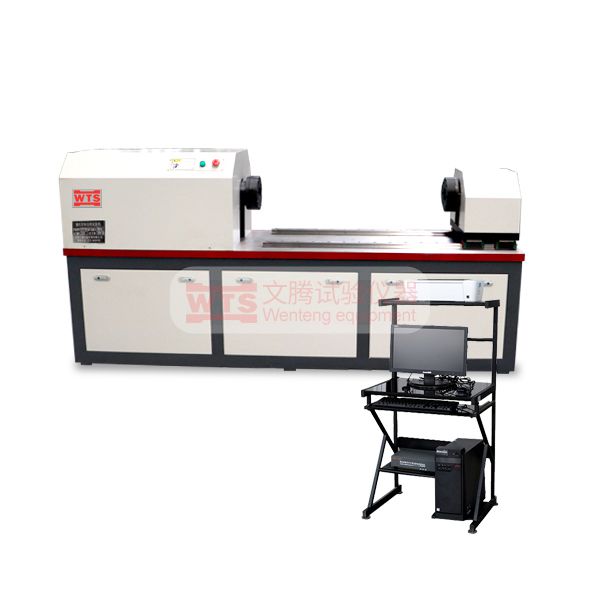

NJW系列扭轉試驗機扭轉試驗機是由加載系統、傳動系統、數字式數據采集處理系統及計算機測量控制顯示系統等組成，適用于對各類構件如傳動軸、半軸等靜態力學的性能測試及螺釘扭轉力學性能試驗。該機采用臥式結構。計算機屏幕顯示，數字式數據采集控制系統和全數字交流伺服系統組成閉環控制。采用精密減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點
本機采用計算機控制，傳動系統采用傳動加載伺服系統控制，采用精度扭矩傳感器，測量精度高，穩定性好；計算機自動顯示扭矩、扭矩系數、扭轉角、加載速率、試驗扭矩峰值等試驗數據，顯示試驗扭角-扭矩、扭矩-時間、扭角-時間曲線；存儲、打印試驗報告。（能求出極限扭矩，有效力矩，扭矩系數，扭轉角度。）符合GB、DIN、ISO、JIS、ASTM等國際標準和國外標準。
| 主要參數 | 型號 | NJW-10/200 | NJW-500/1000 | NJW-3000 | NJW-5000 | ||||
| 最大扭矩（N.m） | 10/200 | 500、1000 | 3000 | 5000 | |||||
| 扭矩測量范圍 | 1%～100%FS（滿量程） | ||||||||
| 試驗機級別 | 優于1級 | ||||||||
| 扭矩示值相對誤差 | ±1% | ||||||||
| 扭矩分辨力 | 扭矩的1/300000 | ||||||||
| 扭轉角測量范圍 | 0o-9999o | ||||||||
| 扭轉角示值相對誤差 | ±1% | ||||||||
| 扭轉角小分辨率 | 0.01o | ||||||||
| 扭轉速度 | 3.6-1080o/min無極調速 | ||||||||
| 扭轉速度相對誤差 | 設定值的±1.0%以內 | ||||||||
| 夾頭間距 | 500 | ||||||||
| 試驗轉動方向 | 單/雙向 | ||||||||
| 試驗機主軸中心高度 | 100 | 170 | ≥120 | ≥120 | |||||
| 試樣直徑 | 根據客戶要求做 | ||||||||
| 電機功率（kW） | 0.4 | 0.75 | 2 | 4 | |||||
| 電源電壓 | 220V 50Hz /380V 50Hz | ||||||||
