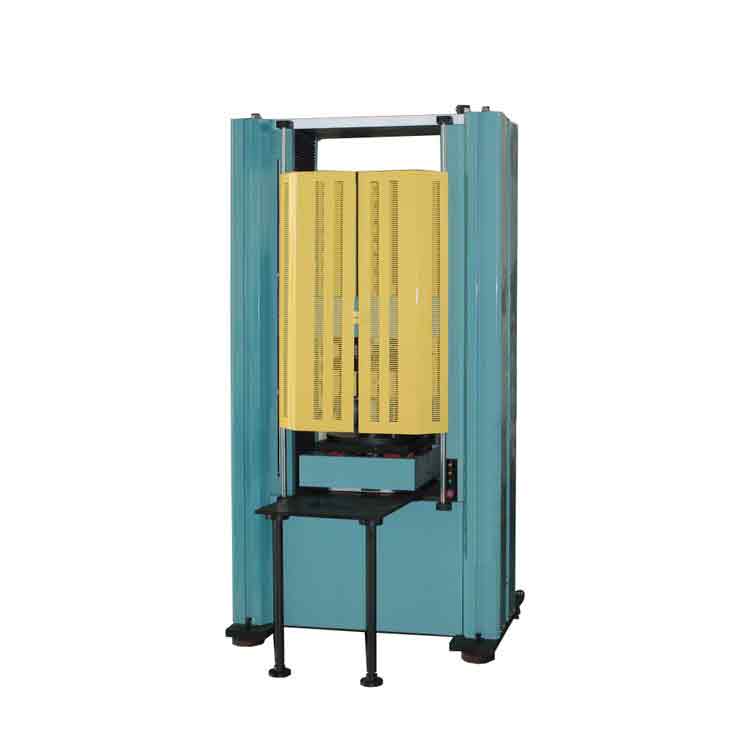

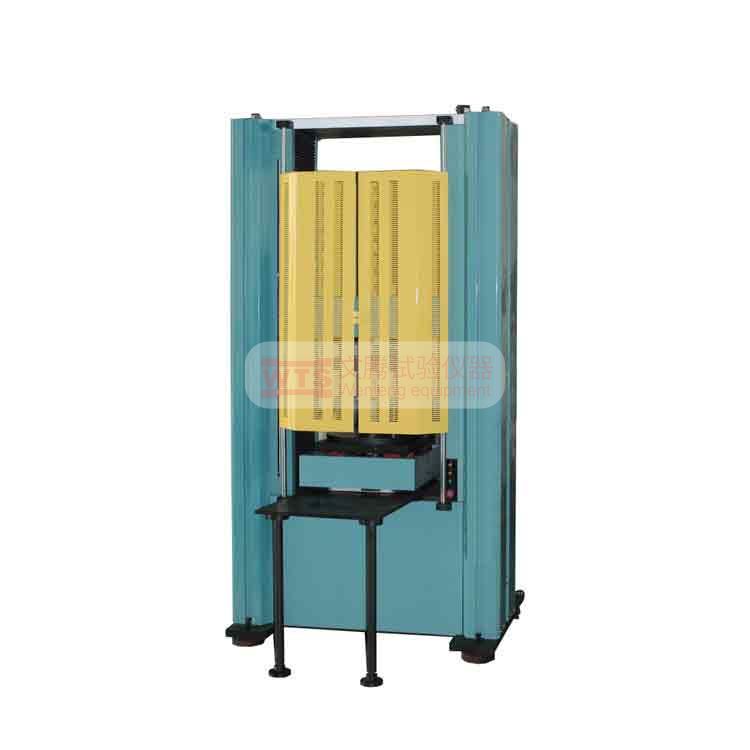

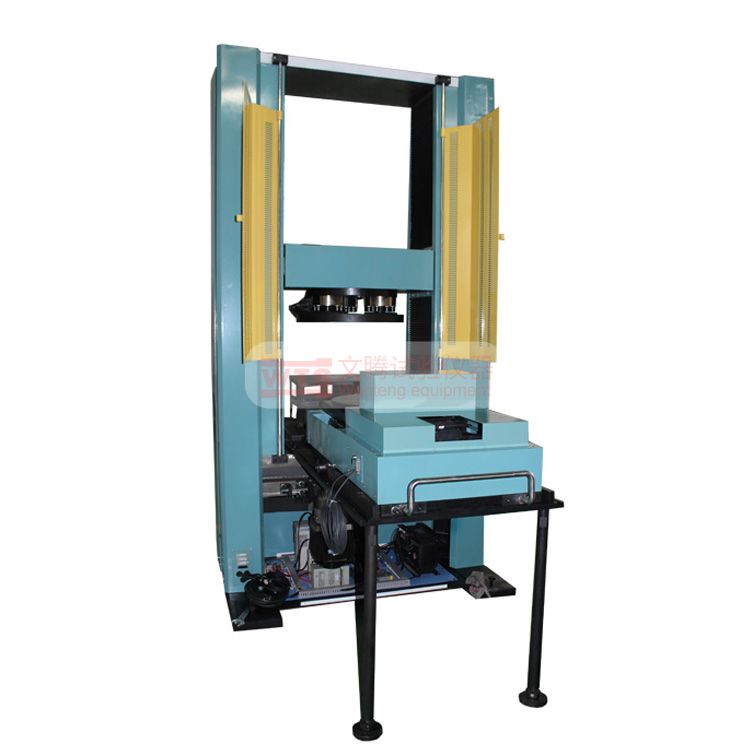

微機控制彈簧橫向剛度試驗機 是面向 機車彈簧等 各類制造企業 研制的 彈簧負荷力學性能試驗機，除了具有常規彈簧試驗機的測試功能外，還能對具有橫向力的彈簧進行軸向剛度、橫向剛度、偏移方向、偏移角度的測試和確認，同時亦可針對于空氣彈簧、橡膠堆等材料產品 進行力學性能試驗。。。
微機控制彈簧橫向剛度試驗機 由驅動系統、加載系統、傳動系統、測量控制系統、顯示系統等組成，采用全數字交流伺服電機及驅動器，精密行星減速器、高效無間隙同步齒形帶及精密滾珠絲杠組成傳動。
| 主要參數 | 型號 | WDW-5T | WDW-5～50T | WDW-100T | WDW-200/300T | WDW-500/600T |
| 軸向試驗力 | 0.1～5kN | 5～50kN | 100kN | 200/300kN | 500/600kN | |
| 橫向試驗力 | 可定制 | 可定制 | 可定制 | 50kn（可定制） | 100kn（可定制） | |
| 有效試驗行程 | 不小于800mm | |||||
| X向/Y向 | ±60mm/±60mm | ±60mm/±60mm | ±60mm/±60mm | ±60mm/±60mm | ±60mm/±60mm | |
| 軸向上、下壓盤平行度誤差 | ≤0.2mm | ≤0.2mm | ≤0.2mm | ≤0.2mm | ≤0.2mm | |
| 軸向上、下壓盤偏移量誤差 | ≤1.0mm | ≤1.0mm | ≤1.0mm | ≤1.0mm | ≤1.0mm | |
| 軸向壓盤直徑 | 可定制 | φ500mm可定制 | φ500mm可定制 | φ500mm可定制 | φ500mm可定制 | |
| 測試彈簧外徑 | 按需定制 | 按需定制 | φ100-700mm可定制 | φ100-700mm可定制 | φ100-700mm可定制 | |
| 測試彈簧內徑 | 按需定制 | 按需定制 | φ50-600mm可定制 | φ50-600mm可定制 | φ50-600mm可定制 | |
| 力值測量范圍 | 0.4%～100%FS 全程不分檔 | |||||
| 試驗力示值精度 | 優于示值的±1%（精密級可達±0.5%） | |||||
| 變形量精度 | 優于示值的±1% | |||||
| 橫梁位移測量 | 分辨力0.001 | |||||
| 變形量范圍 | 2%-100% | |||||
| 位移速率空間精度 | ≤±1% | |||||
| 位移速率調節范圍 | （0.01-500）mm/min 任意設定 更高速可定做 | 0.01～300mm/min | 0.01～250mm/min | |||
| 位移分辨率 | 0.001mm | |||||
| 主機工作臺左右跨度尺寸 | 可定制 | 可定制 | 可定制 | 700mm | 800mm | |
| 主機工作臺前后寬度 | 可定制 | 可定制 | 可定制 | 380mm | 480mm | |
| 有效試驗寬度 | 400 | 430 | 550 | 620 | 620 | |
| 橫梁移動空間 | 900 | 1150 | 1200 | 1400 | 1450 | |
| 安全保護 | 限位保護、滿量程過載保護、過流過壓保護、應急開關保護 | |||||
| 主機尺寸（長×寬×高）（mm） | 620×350×1330 | 855×400×1980 | 905×500×2000 | 1104×600×2430 | 1365×870×2500 | |
| 試驗機重量 | 約60 | 約400 | 約600 | 約1200 | 約2500 | |
| 電機功率 | 0.75 | 1 | 2 | 3 | 4 | |
| 試驗機輔具 | 彈簧拉伸輔具、彈簧壓縮輔具、彎曲輔具以及其它輔具 （選配）可定制 | |||||
| 試驗機樣式 | 單臂式 | 臺式雙臂 、落地門式 | ||||
